吸音ボード 「イストフロン® ボード」

ISTFLON ® Board

■ ISTFLON ボード

イストフロンボードは、イストフロン不燃クロスとグラスウールボードを一体化させたグラスウール吸音板です。接合部に、本実(ほんさね)加工が施してあり、目地の納まりがよく、きれいな仕上がりで簡単に施工できます。カッターナイフで簡単に切断加工できるため、現場での調節も手早く容易にできます。
※ 材料販売(ボード本体)だけでなく工事(材工共)まで承っております。
吸音による快適空間
室内の反射音や残響音が会話や音楽の本来の質を悪くしていることがあります。イストフロンボードは、室内の音の響きを調整し、快適な音響空間を作り出します。人間の話し声にあたる500-1000Hz帯から人間の耳が最も敏感に反応する4000Hz帯以上の音までを効果的に吸収します。また室外への音漏れも軽減することができます。

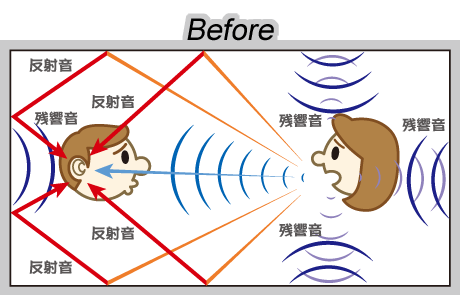

吸音のない環境

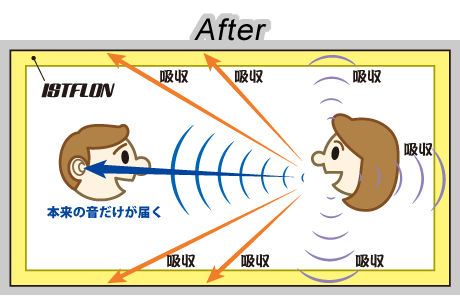

吸音により音調された環境
※ISTFLONボードもしくはISTFLONウォールシステムを壁や天井に施工することで、声がクリアに聞き取りやすくなり、会話がしやすくなります(音漏れも軽減)。

用   途  【実   績】

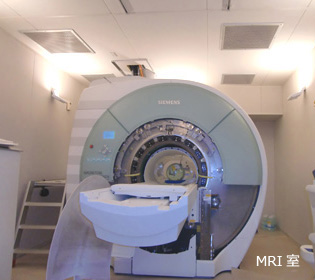

ISTFLONボードはその吸音、音調特性から、ホール、映画館、スタジオ、プラネタリウム、音楽室、講堂、ピアノ教室、会議室、MRI室の反響対策、残響対策、音響調節を目的とした吸音工事に数多く使用されています。
イストフロンボード額貼りタイプ

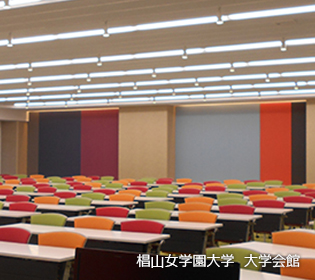

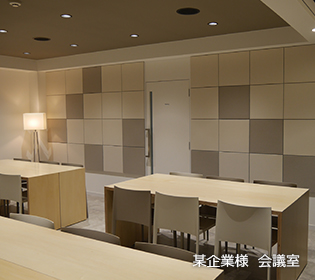

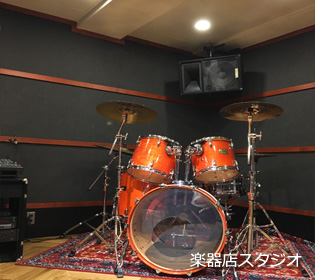

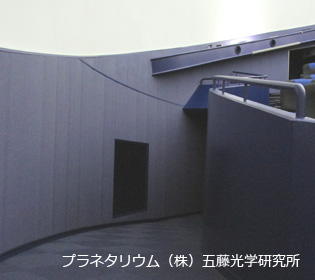

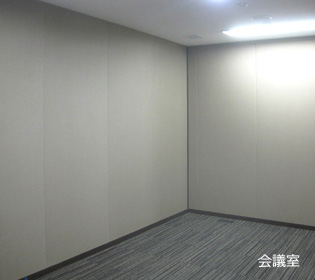

ボード施工事例1
ボード施工事例2
ボード施工事例3
ボード施工事例4
ボード施工事例5
ボード施工事例6
ボード施工事例7

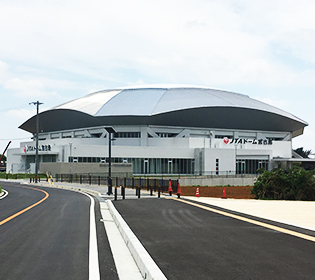

ボード施工事例 JTAドーム宮古島 外観

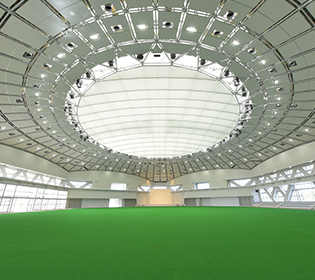

ボード施工事例 JTAドーム宮古島 内装
JTAドーム宮古島

2017年4月に沖縄県宮古島市の宮古空港東側にオープンした全天候型ドーム。
建築面積は5952平方メートル、アリーナ面積は約3600平方メートル、高さは約25メートル。
施設の天井と壁にイストフロンボードをご採用いただきました。
スポーツやイベントなどが開催できるほか、災害時には空港からの一時避難所にも使用される予定。

施工:協立工業株式会社

特   徴

吸音

グラスウール吸音板の表面に不燃クロスを貼り合わせていることにより優れた吸音効果を発揮します(音の響きを調整)。

不燃

イストフロンボードは、高い不燃性を持ち、燃焼時の発煙、有毒ガスの発生もほとんどない材料です。

意匠

表面のファブリックはカラーバリエーションも豊富で柔らかい風合いの織物により意匠性があります。

簡単施工

カッターナイフにより簡単に切断できます。実(さね)タイプは接続部の仕上がりがきれいに納まります。

製品規格 ①【実(さね)タイプ】

■ 製品形状

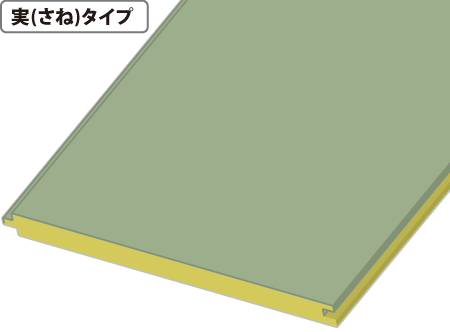

イストフロンボード製品形状(実タイプ) 天地はグラスウール切断面
左右は凹凸の本実(ほんさね)加工の接合仕様
イストフロンボード断面写真(実タイプ)
イストフロンボード法的規格

■ 仕様 と 設計価格 【実(さね)タイプ】

寸法 (W)900×(L)2500mm/枚

*Lのみリサイズ可(~3000mm)

密度(kg/m3) 96
厚み(mm) 25
表面仕上げ*2 イストフロン不燃壁装クロス 10シリーズ
梱包入数(販売単位) 4枚入/ケース
設計価格*3 ¥80,000/ケース(4枚入)

* 当商品は受注生産にて承っております(在庫状況、納期はお問合わせください)。
* 特にL2500mm以上の特寸サイズは、納期がかかる場合があります。
* 表面仕上げ材の色調は、ロットにより若干異なる場合があります。
* 設計価格は本州価格です(北海道、沖縄、離島を除く)。

製品規格 ②【額貼りタイプ】

■ 製品形状

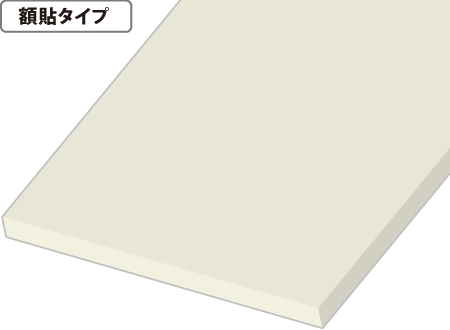

イストフロンボード製品形状(額貼りタイプ)グラスウールを 表面クロスで包み込んだ額縁仕様

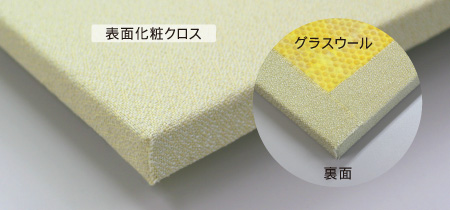

イストフロンボード写真(額貼りタイプ)
イストフロンボード法的規格
L1801mm以上は天地がグラスウール切断面となります

■ 仕様 と 設計価格 【額貼りタイプ】

寸法 (W)900×(L)1800mm/枚

*リサイズ可(W~900mm,L~3000mm)
*L1801mm以上は天地がグラスウール切断面となります。

密度(kg/m3) 96
厚み(mm) 25
表面仕上げ*2 イストフロン不燃壁装クロス 10シリーズ
梱包入り数(販売単位) 4枚入/ケース
設計価格*3 ¥58,000/ケース(4枚入)

■ 900mm×900mm以下のミニサイズも可能です。
■ グラスウール板を変更した廉価タイプもあります(表面凹凸あり、天井など高所向け、密度は64, 80, 96kg/m3
* 当商品は受注生産にて承っております(在庫状況、納期はお問合わせください)。
* 表面仕上げ材の色調は、ロットにより若干異なる場合があります。
* 設計価格は本州価格です(北海道、沖縄、離島を除く)。

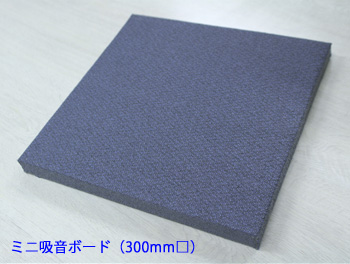

ミニ吸音パネル

ISTFLONボード専用ジョイナー

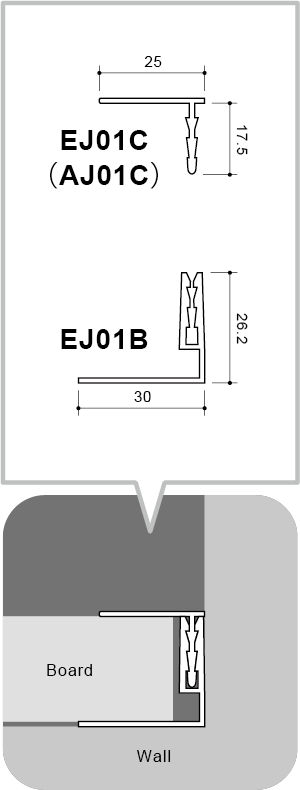

1. コーナー用(EJ01C, EJ01B, AJ01C)

ISTFLONボード専用ジョイナーEJ01

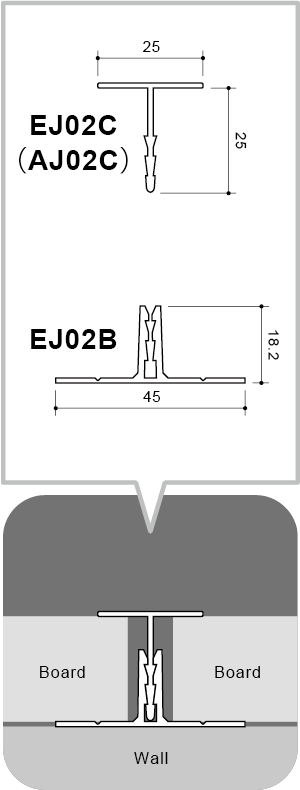

2. 平面接続用(EJ02C, EJ02B, AJ02C)

ISTFLONボード専用ジョイナーEJ02

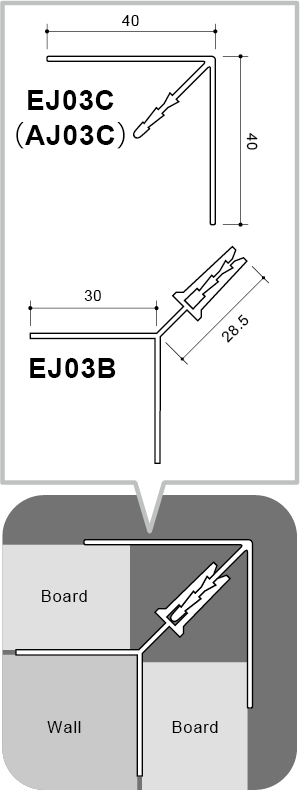

3. 出隅用(EJ03C, EJ03B, AJ03C)

ISTFLONボード専用ジョイナーEJ03

■ 仕 様

品 番 名 称 用 途 材 質 長 さ(本) 設計価格(本)
EJ01B コーナー用ベース材 見切、入隅 硬質塩化ビニル樹脂 白、グレー、黒 2,730mm ¥1,260
EJ01C コーナー用カバー材 見切、入隅 硬質塩化ビニル樹脂 白、グレー、黒 2,730mm ¥790
AJ01C コーナー用カバー材 見切、入隅 アルミ材 生地近似色15色
※焼付塗装
2,730mm ¥4,100
EJ02B 平面用ベース材 平面(額貼タイプの接続用) 硬質塩化ビニル樹脂 グレーのみ 2,730mm ¥1,375
EJ02C 平面用カバー材 平面(額貼タイプの接続用) 硬質塩化ビニル樹脂 白、グレー、黒 2,730mm ¥790
AJ02C 平面用カバー材 平面(額貼タイプの接続用) アルミ材 生地近似色15色
※焼付塗装
2,730mm ¥4,100
EJ03B 出隅用ベース材 出隅 硬質塩化ビニル樹脂 グレーのみ 2,730mm ¥1,760
EJ03C 出隅用カバー材 出隅 硬質塩化ビニル樹脂 白、グレー、黒 2,730mm ¥1,630
AJ03C 出隅用カバー材 出隅 アルミ材 生地近似色15色
※焼付塗装
2,730mm ¥6,200

※価格については品番と本数をご指定の上、メールフォーム または、電話(058-391-6100)でお問い合わせください。

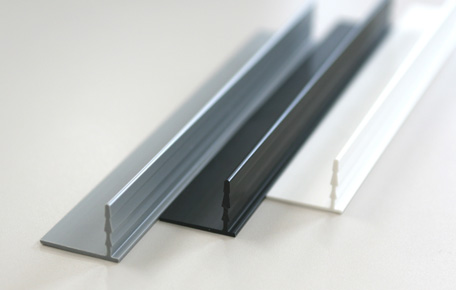

塩ビジョイナーカバー材塩ビカバー材(左:グレー、中:黒、右:白)

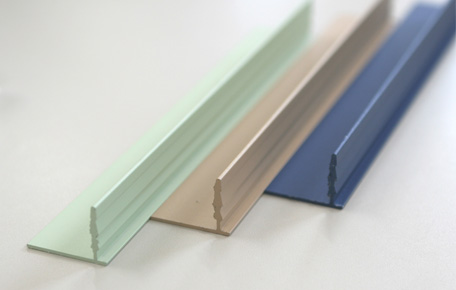

アルミ焼付塗装カバー材アルミカバー材焼付塗装例(左:ライトグリーン、中:ライトブラウン、右:ネイビー)

施工動画

ISTFLONボードの製作工程を動画でまとめました。ぜひご覧ください。
1. カッターナイフ切断加工
2. 接着剤の塗布、ボードはめ込み
3. カバージョイナーの取り付け

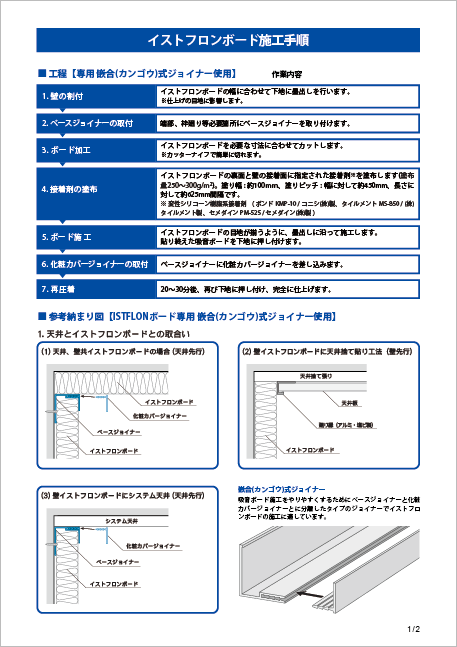

施工手順

■ 施工手順 PDF

イストフロンボード施工手順書

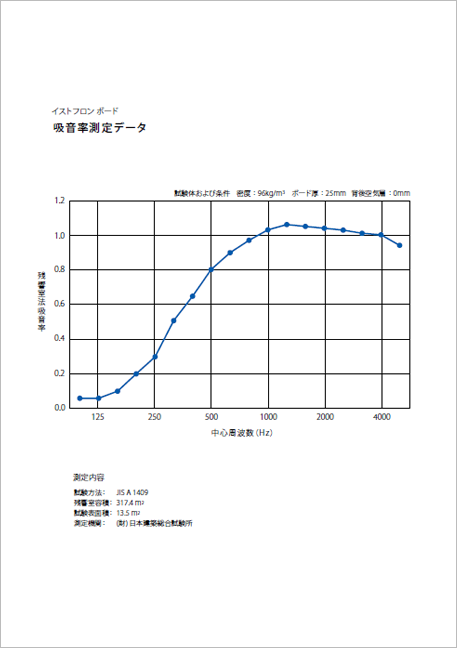

吸音データ

■ 吸音データ PDF

イストフロンボード吸音性データ

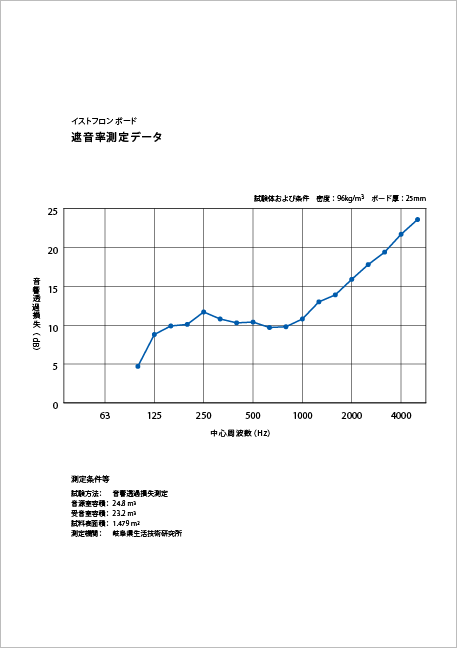

遮音データ

■ 遮音データ PDF

イストフロンボード遮音性データ

カラーバリエーション

不燃クロス 10シリーズ

  *不燃クロス単体及び、ボード、ウォールシステムでの販売
不燃クロス10141014 Vermilion
不燃クロス10151015 Plum
不燃クロス10111011 Navy Blue
不燃クロス10101010 Dark Green
不燃クロス10121012 Deep Black
不燃クロス10131013 Flax
不燃クロス10081008 Brown
不燃クロス10161016 Light Blue
不燃クロス10091009 Light Green
不燃クロス10501050 Dark Gray
不燃クロス10031003 Beige
不燃クロス10071007 Light Brown
不燃クロス10021002 Ivory
不燃クロス10011001 Off White
不燃クロス10051005 Light Gray
※別注カラー・柄にも対応します。
※画像はイメージです。実際の生地の色とは異なります。
※不燃クロスの色は紫外線でくすみが消え、製造後より鮮やかになります。部分補修や施工に時差がある場合、一時的に色差が生じますが時間経過により解消しますのでご了承ください。
