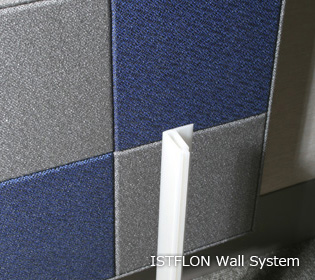

吸音壁 「イストフロン® ウォールシステム」

ISTFLON ® Wall System

■ ISTFLON ウォールシステム  【現場貼り工法】

イストフロンウォールシステムはグラスウール吸音板とイストフロン不燃クロスを組み合わせた吸音内装壁システムです。タッカーやビスによりオリジナルジョイナーを下地に固定し、グラスウール板をセットした後、上から化粧クロスをかぶせ、四辺をジョイナーに差し込むことにより現場で生地を貼り施工します。ボード貼りに比べ、目地を少なくすることができます。
※ 材料販売(生地、ジョイナー、グラスウール)だけでなく工事(材工共)まで承っております。
吸音による快適空間
室内の反響音や残響音が会話や音楽の本来の質を悪くしていることがあります。イストフロンウォールシステムは、室内の音の響きを調整し、快適な音響空間を作り出します。人間の話し声にあたる500-1000Hz帯から人間の耳が最も敏感に反応する4000Hz帯以上の音までを効果的に吸収します。また室外への音漏れも軽減することができます。
吸音のない環境
吸音により音調された環境
※ISTFLONボードもしくはISTFLONウォールシステムを壁や天井に施工することで、声がクリアに聞き取りやすくなり、会話がしやすくなります(音漏れも軽減)。

用   途  【実   績】

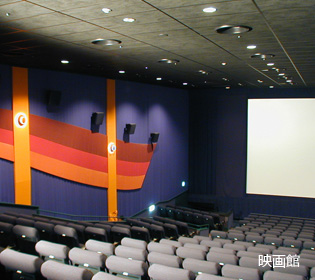

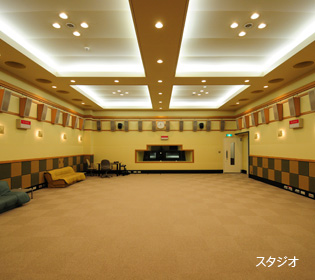

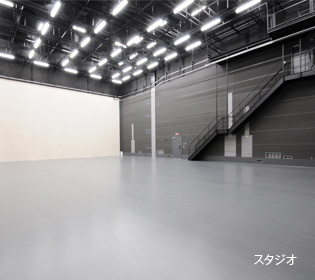

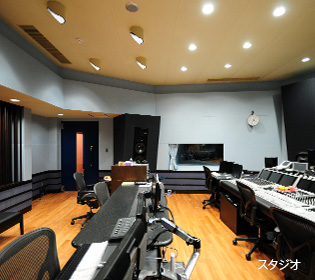

ISTFLONウォールシステムはその吸音、音調特性とデザイン性から、ホール、映画館、スタジオ、プラネタリウム、音楽室、講堂、ピアノ教室、会議室、MRI室の音響調節、吸音に使用されています。
ウォールシステム

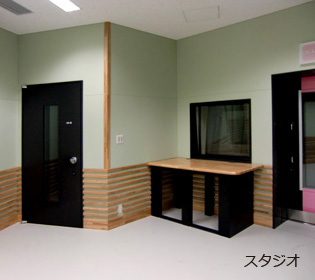

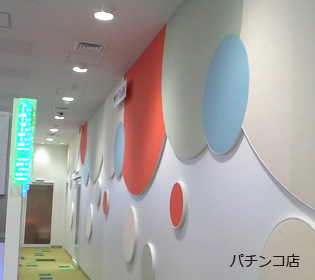

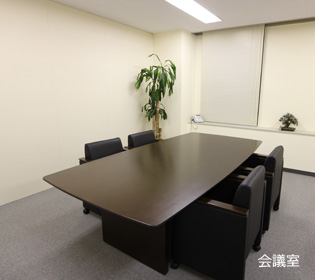

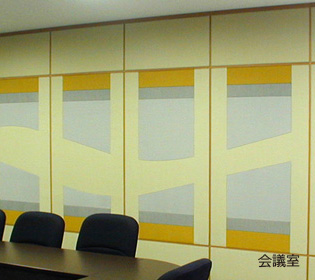

ウォールシステム施工事例1
ウォールシステム施工事例2
ウォールシステム施工事例3
ウォールシステム施工事例4
ウォールシステム施工事例5

特   徴

■ 目地や隅部の納まりが美しく、デザイン性が高い

■ ボードと比較して目地が少ない

■ 接着剤を使用しない

■ 長尺方向に継ぎ目が出ない(最大10mを基準)

■ タテ貼り、ヨコ貼り、ナナメ貼りが可能

■ グラスウールの密度を選択できます(標準は密度96k、厚25mm)
※低密度を選択される場合は、人の手が届かない箇所でご使用ください

■ 不燃規制に対応しています

ウォールシステム法規格

吸音データ

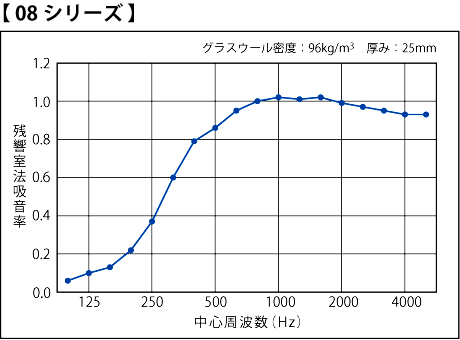

08シリーズ吸音データ

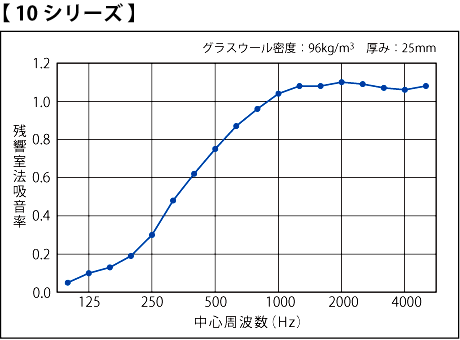

10シリーズ吸音データ

システム構成

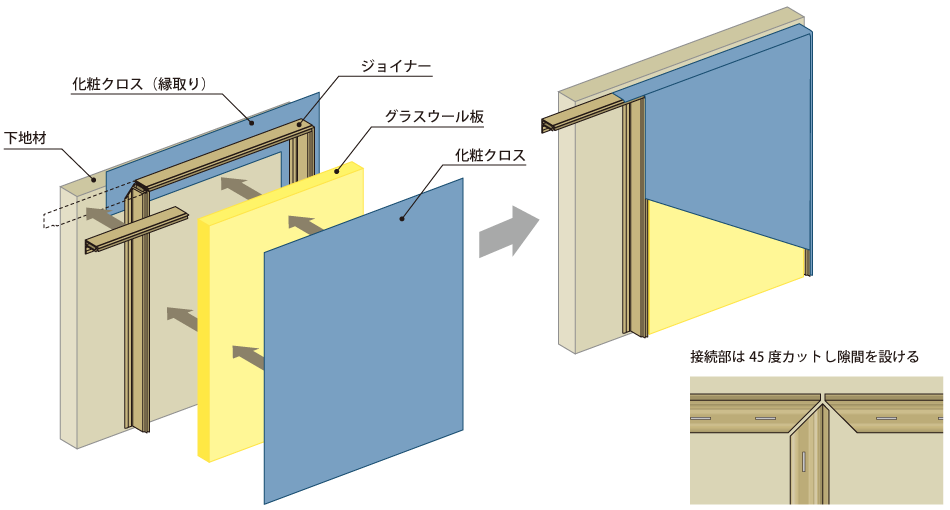

イストフロンウォールシステム構成図

専用ジョイナー

専用ジョイナー1
専用ジョイナー1断面
専用ジョイナー1断面図

■専用ジョイナーの仕様 と 設計価格

品番 IST-J02:(高さ 25mm)
定尺 L = 2,700mm
梱包入り数 1箱 20本入り
設計価格 ¥2,700/本

施工動画

ISTFLONウォールシステムの製作工程を動画でまとめました。ぜひご覧ください。

■各工程の動画

1. ジョイナーの取り付け
2. 見切り処理
3. グラスウールボード充填
4. 表面クロスの取り付け(仕上げ)

施工参考図

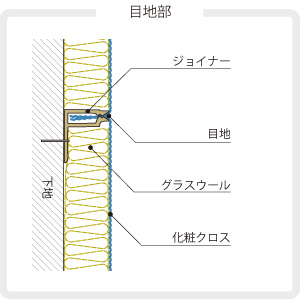

施工参考図(目地部)

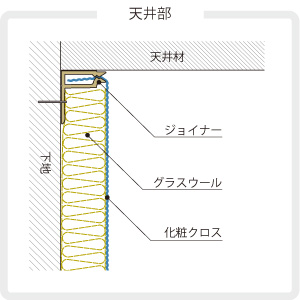

施工参考図(天井部)

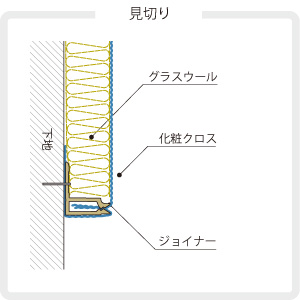

施工参考図(見切り)

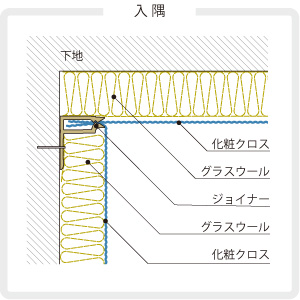

施工参考図(入隅)

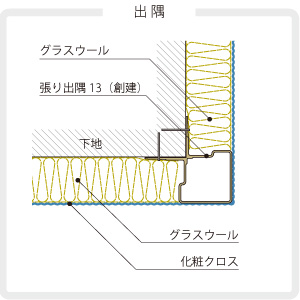

施工参考図(出隅)

カラーバリエーション

不燃クロス 08シリーズ

 *不燃クロス単体及び、ウォールシステムでの販売
不燃クロス08020802 Vermilion
不燃クロス08030803 Plum
不燃クロス08040804 Navy Blue
不燃クロス08050805 Dark Green
不燃クロス08220822 Black
不燃クロス08090809 Flax
不燃クロス08180818 Brown
不燃クロス08110811 Light Blue
不燃クロス08190819 Light Green
不燃クロス08210821 Dark_Gray
不燃クロス08160816 Beige
不燃クロス08170817 Light_Brown
不燃クロス08150815 Ivory
不燃クロス08230823 Off White
不燃クロス08200820 Light Gray

不燃クロス 10シリーズ

  *不燃クロス単体及び、ボード、ウォールシステムでの販売
不燃クロス10141014 Vermilion
不燃クロス10151015 Plum
不燃クロス10111011 Navy Blue
不燃クロス10101010 Dark Green
不燃クロス10121012 Deep Black
不燃クロス10131013 Flax
不燃クロス10081008 Brown
不燃クロス10161016 Light Blue
不燃クロス10091009 Light Green
不燃クロス10501050 Dark Gray
不燃クロス10031003 Beige
不燃クロス10071007 Light Brown
不燃クロス10521052 Cream
不燃クロス10011001 Off White
不燃クロス10051005 Light Gray
※画像はイメージです。実際の生地の色とは異なります。
※0823 Off white および 1001 Off White は内部のジョイナーやグラスウール板等が透ける可能性があります。
※不燃クロスの色は紫外線でくすみが消え、製造後より鮮やかになります。部分補修や施工に時差がある場合、一時的に色差が生じますが時間経過により解消しますのでご了承ください。
