マグネット式 吸音パネル 「イストフロン® パネル」

ISTFLON ® Panel

■ ISTFLON パネル(マグネット式)

イストフロンパネルは会議室、オーディオルーム、シアタールーム、音楽教室などの反響音や残響音を手軽に調整できる吸音パネルです。

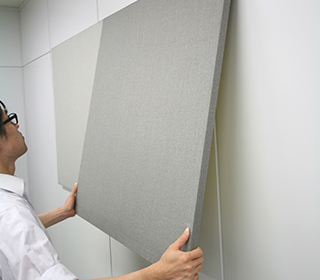

簡易取り付け型(マグネット式)の吸音パネルのため、スチールパーテーションにワンタッチでつけ外しでき、設置枚数によって音響を調整することができます。
マグネットが付かない石膏ボード下地の場合でも、ホッチキスで簡単に取り付けられるマグネット用金具による取り付けが可能です。
吸音パネルの表面材には燃焼時に発煙や有毒ガスがほとんど出ない独自開発した不燃クロスを採用、色バリエーションが豊富でインテリアとしてもユニークな演出が可能です。
快適な音響空間を手軽に

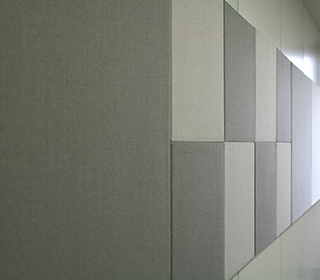

吸音ミニパネル1
吸音ミニパネル2
吸音ミニパネル3

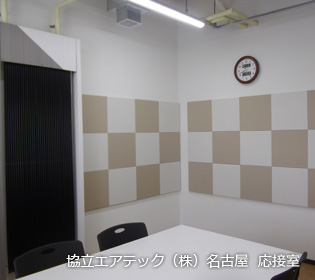

用   途  【実   績】

パネル施工事例1
パネル施工事例2

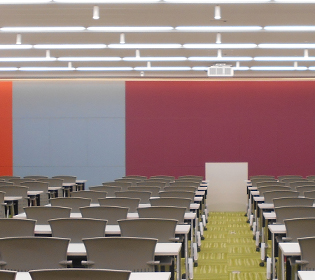

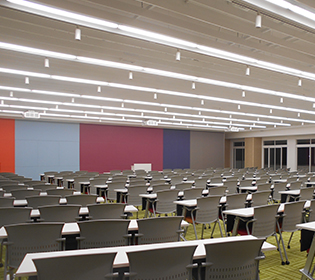

椙山女学園大学 大学会館

人が多く集まる大講義室にイストフロンパネルをご採用いただきました。
中央のマグネット式パネルを外すとホワイトボードがあらわれて講義ができるようになっています。
パネル施工事例3

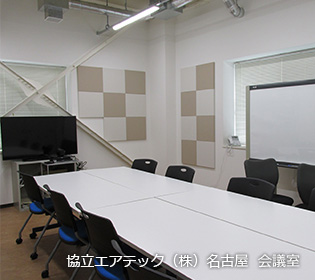

パネル施工事例4

吸音パネルの効果

吸音パネル設置前と設置後の音の反響を比較してみました。吸音パネルの効果をぜひご覧ください。

■ ご希望の方にはISTFLONパネルをレンタルいたします。

・事前に効果をご確認いただけます。
・事前に設置枚数をご検討いただけます。
レンタルをご希望の方は資料/サンプル請求フォーム または、電話(058-391-6100)でお問い合わせください。
※ レンタルパネルの枚数には限りがございますのでご希望に添えない場合もございます。ご了承ください。

特   徴

■ 設置枚数により手軽に、かつ自由に音響を調整できる。

■ スチールパーテーションなどマグネットが付く面へのつけ外しが簡単。

■ 豊富な色バリエーションの不燃織物でデザイン性に優れる。

■ レイアウトは自由自在、インテリアとしてもユニーク。

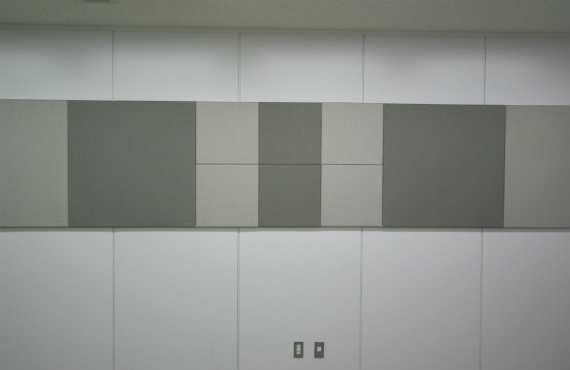

パネルレイアウト例1

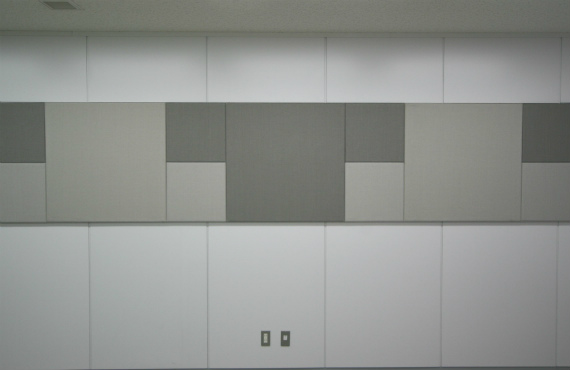

パネルレイアウト例2

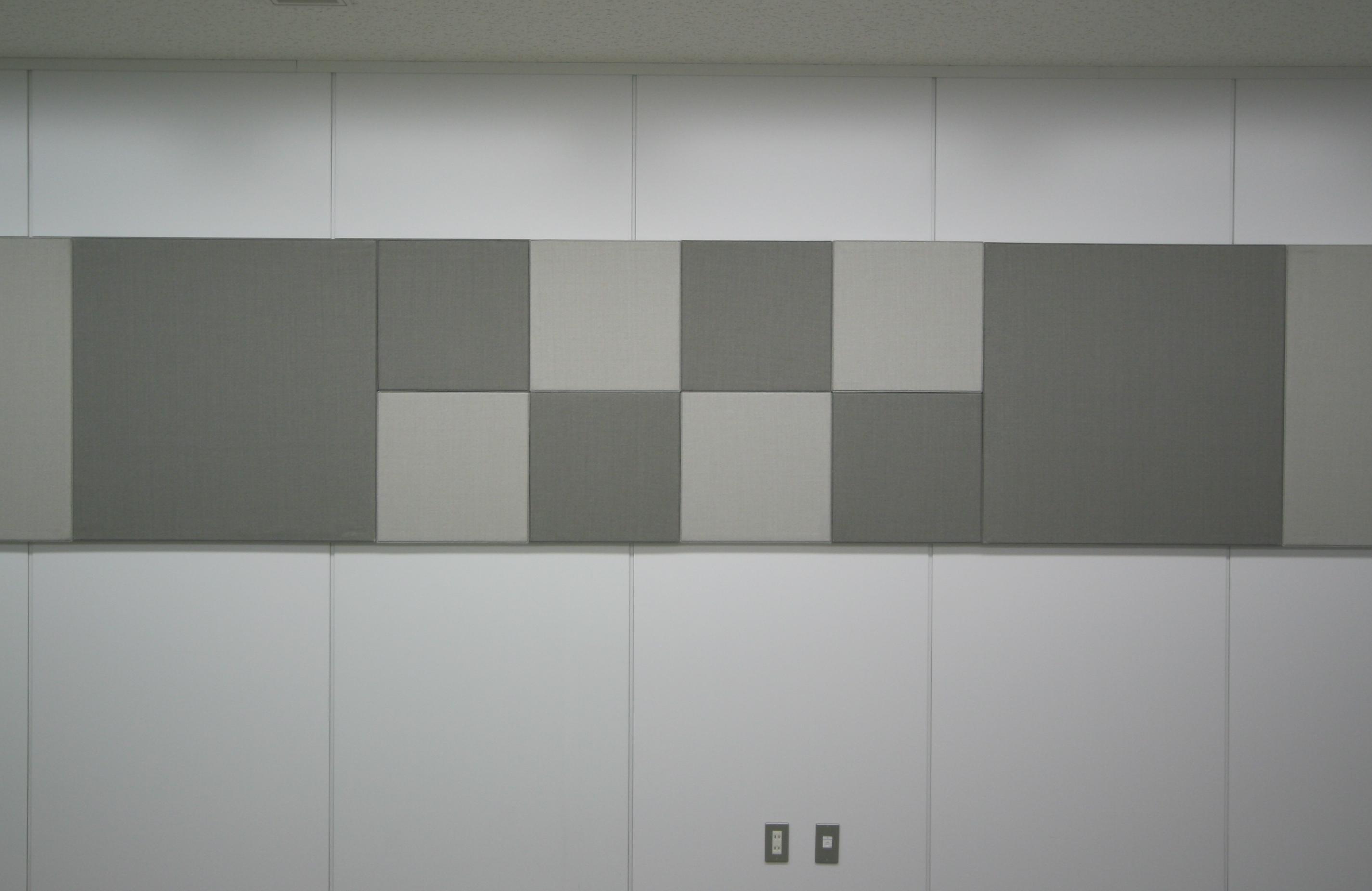

パネルレイアウト例3

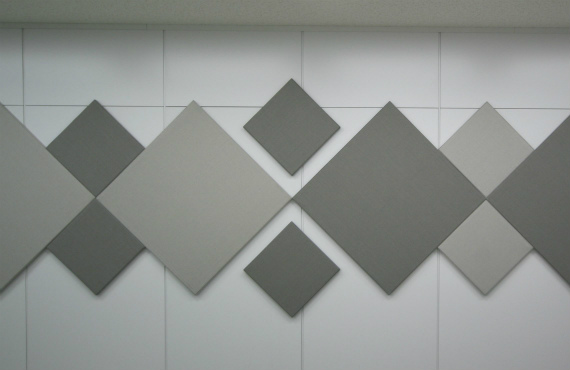

パネルレイアウト例4

製品仕様と設計価格

■ TYPE 1

・独自のフレームによる丈夫な高級仕様
・人の声にあたる500-1000Hzの吸音性に優れる
TYPE 1 パネル仕様_オモテ

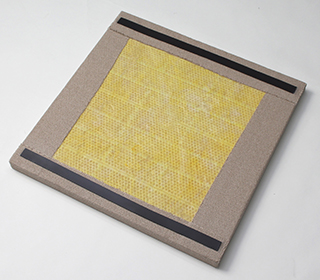

TYPE 1 パネル仕様_ウラ
サイズ(mm) : 450×450×(t)25 900×900×(t)25
重量 : 約1.4kg/枚 約4.5kg/枚
表面材 : ISTFLON不燃クロス 10シリーズ
色数 : 13色
設計価格 : ¥22,000/枚 ¥52,000/枚

■ TYPE 2 NEW!

・安価で非常に軽量のフレームレスタイプ
・吸音性が高く特に高音域の吸音に優れる。

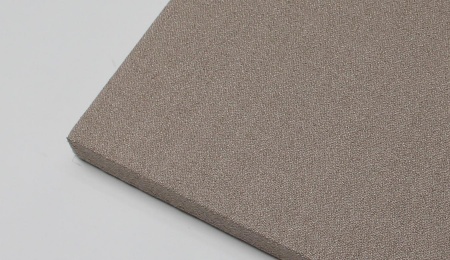

TYPE 2 パネル仕様_オモテ

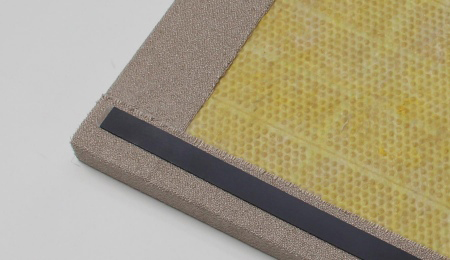

TYPE 2 パネル仕様_ウラ
サイズ(mm) : 450×450×(t)25 900×900×(t)25
重量 : 約0.8kg/枚 約2.8kg/枚
表面材 : ISTFLON不燃クロス 10シリーズ
色数 : 15色
設計価格 : ¥9,000/枚 ¥18,000/枚
※表示価格はあくまで設計価格です。実売価格はお問い合わせください。
※送料込み 沖縄・離島を除く、消費税別
※TYPE 1の900角パネルの裏面のマグネットは上下左右4本貼ってあります。
900mm角パネル仕様_ウラ

その他の設置方法

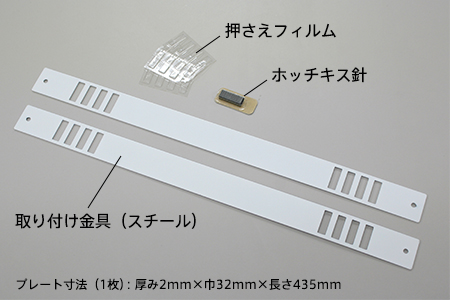

■ 壁掛用マグネットプレート(SMプレート)

マグネットが付かない石膏ボード下地の場合は、ホッチキスや木ねじで簡単に取り付けられるマグネット用金具による取り付けが可能です。

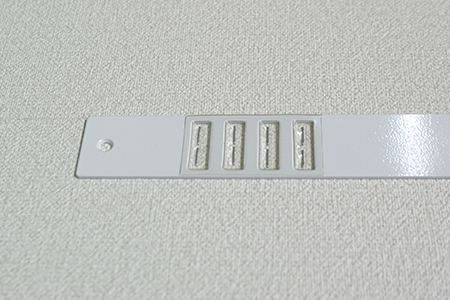

壁掛用マグネットプレート
壁掛用マグネットプレート 壁取り付けイメージ

吸音データ

■ TYPE 1

TYPE 1 パネル吸音データ

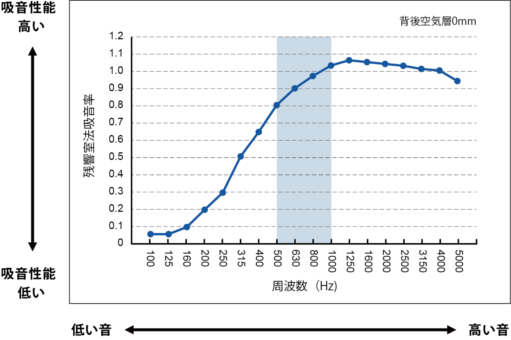

■ TYPE 2

TYPE 2 パネル吸音データ
人の話し声にあたる500-1000Hz帯の吸音率が優れており、声が聞き取りやすくなり、会話がしやすくなります。

推奨設置パターン

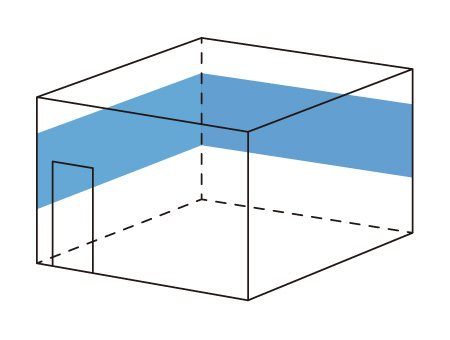

パネル推奨設置パターン1

直交する2壁面で、立ったとき時、座った時とも耳の位置付近となる高さ(床から900mm)に設置するのが効果的です。

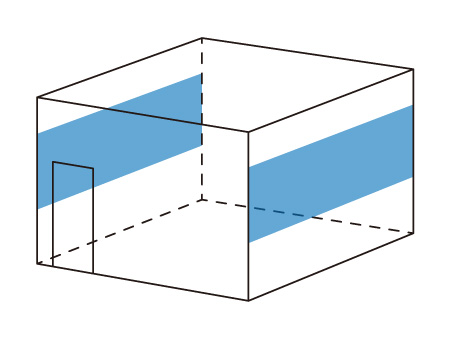

パネル推奨設置パターン2

直交する2壁面に設置できない場合も効果は得られますが、向かい合う2壁面で、残響が残る場合があります。

※吸音効果は環境により異なります。また、効果の感じ方には個人差があります。

設置量の目安

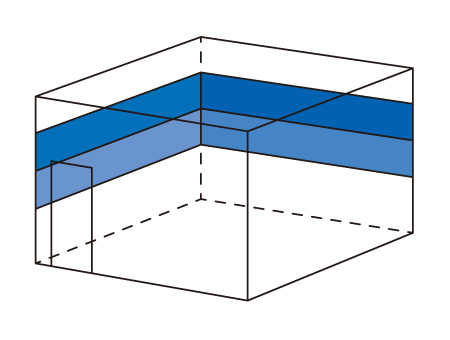

パネル設置量の目安
【設置条件】
天井高:2700mm、天井:岩綿吸音板、床:タイルカーペット
直交する2壁面の腰壁上に設置(※450mm角パネルの場合は図のように上下2段の設置)

室容量
(m3
床面積
(m2
450角目安量
(枚)
900角目安量
(枚)
40 15 32 8
60 22 40 10
80 30 48 12
100 37 52 13
※900mm角パネルの場合は、サイズが450mm角の4枚分であることからその枚数を4で割った枚数でご検討下さい。
※吸音効果は環境により異なります。また、効果の感じ方には個人差があります。

カラーバリエーション

不燃クロス 10シリーズ 15色(TYPE 1はIvory, Off whiteを除く13色)


不燃クロス10141014 Vermilion
不燃クロス10151015 Plum
不燃クロス10111011 Navy Blue
不燃クロス10101010 Dark Green
不燃クロス10121012 Deep Black
不燃クロス10131013 Flax
不燃クロス10081008 Brown
不燃クロス10161016 Light Blue
不燃クロス10091009 Light Green
不燃クロス10501050 Dark Gray
不燃クロス10031003 Beige
不燃クロス10071007 Light Brown
不燃クロス10021002 Ivory
不燃クロス10011001 Off White
不燃クロス10051005 Light Gray
※別注カラーも対応可。
※画像はイメージです。実際の生地の色とは異なります。
※不燃クロスの色は紫外線でくすみが消え、製造後より鮮やかになります。部分補修や施工に時差がある場合、一時的に色差が生じますが時間経過により解消しますのでご了承ください。
